污水处理设备原理图

一、污水处理设备原理图：

二、污水处理设备设计原则：

  1、系统操作简单，维护管理方便；

  2、处理系统能自动运行，经常性运行费用低，投资省；

  3、污泥产生量少，并能保证污泥有可靠的出路；

  4、处理设施应具有较大的适应性、应急性、可满足水质、水量的变化，并考虑突发事故状态的各种应急措施。

三、污水处理设备介绍：

1、格栅

  格栅主要用来拦截污水中的大块漂浮物，以保证后续处理构筑物的正常运行及有效减轻处理负荷，为系统的长期正常运行提供保证。

2、调节池或化粪池

  由于来自各时的水质、水量均不一样，一般高峰流量为平均处理量的2～8倍，因此为使污水处理系统连续稳定地运行，同时调节水量和均化水质，所以设计一调节池。该调节池的设计有效容积一般为平均处理量的6～10倍。调节池内置潜污泵及回流措施并同时设置曝气系统进行预曝气，以保证一定的额定流量提升至生活污水处理设备及后续处理的稳定。提升泵选用QW型潜污泵2台。

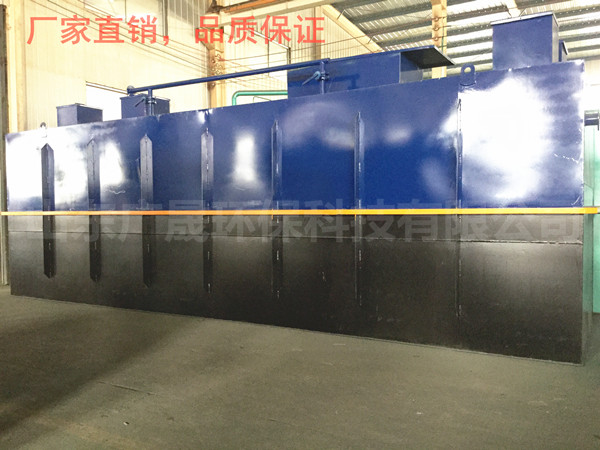

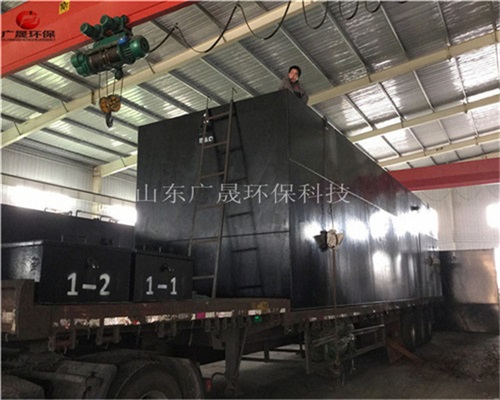

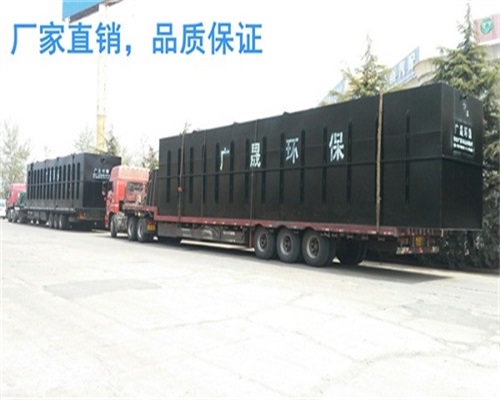

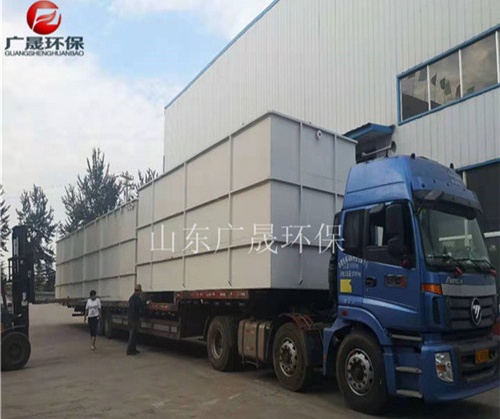

3、污水处理设备

  工艺采用WSZ污水处理设备，该设备主要是对生活污水和与之类似的工业有机污水的处理，主要处理手段采用目前较为成熟的生化处理技术接触氧化法

（1）A级生化池

 为使A级生化池内溶解氧控制在0.5mg/l左右，池内采用间隙曝气。A级生化池的填料采用新型弹性立体填料，高度为2.0米。这种填料具有不易堵塞、重量轻、比表面积大，处理效果稳定等优点，并且易于检修和更换，停留时间为≥3.5小时。

（2）O级生化池

  A/O生化池的填料采用池内设置柱状生物载体填料，该填料比表面积大，为一般生物填料的16～20倍(同单位体积)，因此池内保持较高的生物量，达到高速去除有机污染物的目的。曝气设备采用鼓风机及微孔曝气器，氧的利用率为30以上，有效地节约了运行费用。

（3）沉淀池

  沉淀池污泥采采用气提设备提至污泥池，同时可根据实际水质情况将污泥部分提至A级生化池进行污泥回流，增加O级生化池中的污泥浓度，提高去除效率。

（4）污泥池

  沉淀池污泥用空气提升至污泥池进行常温消化，污泥池的上清液回流至接触氧化池内进行再处理，消化后剩余污泥很少。清理方法可用吸粪车从污泥池的检查孔伸入污泥底部进行抽吸外运即可。

（5）风机房、风机

  风机设在风机房内，设有消声器，因此运行时噪声符合环保要求。

四、污水处理设备特点：

  1、可埋入地表以下，设备上部种植花木、草坪，也可设置在室内。

  2、对周围环境无影响、污泥产生量少、噪音小于二类地区的标准。

  3、全自动控制，无需专业人员管理。

  4、操作简便、维修方便、工艺新、效果好、使用寿命长。

  5、设备可按标；标准布置，也可随地形需要特殊布置。

  6、水质浓度不高且稳定，可生化性较好，属低浓度有机污水

五、污水处理设备操作流程：

　　1、调试人员先要翻开进水阀门、出水阀门，启动设备进水提升水泵，将调理池的污水保送到污水处理设备中。

　　2、初次运用及调试的设备，当水位到达设备 1/2 高度时中止水泵进水，翻开风机进水阀，开启风机，缓缓翻开风机出风阀，向接触氧化池内曝气 48 小时后再启动进水提升水泵将污水参加至设备 3/4 处，再向池内曝气24小时。

　　3、用手触摸填料能否有粘状感，同时察看水体微生物生长状况，直至填料上生长出一层橙黄色生物膜，方可连续向设备保送污水，水量应逐渐增加至设计水量。

　　4、定时察看水中微生物生长状况，发现异常应及时控制进水水量加以调整。

　　5、要察看二沉池水流流态，出水堰集水必需平均，普通每隔 24 小时必需排泥一次，排泥时翻开排泥电磁阀，应用气提方式将生活污水处理设备二沉池内的污泥提升至污泥池。

　　6、生活污水处理设备一体化依据需求在消毒池内参加消毒剂，二沉池来水经过消毒剂加药罐，药剂局部溶解，到达消毒的目的。经处理过的水在清水箱内停留约0.5小时后，就到达了排放请求，能够向外界受水体排放。

　　7、生活污水处理设备一体化调试完毕并正常运转后，系统即可进入自动运转。现场将水泵、风机的操作切换在自动运转状态，由于电气操作控制柜是应用PLC 自动控制程序， 在设备出厂前就曾经加以了程序编制，运转时不用另行设置。

　　8、用户应不定期对出水水质依照环保排放请求停止检测，以保证污水处理设备正常运转。

六、污水处理设备售后服务：

  1、本公司所提供的设备质保期为一年，质保期内免费维修或更换有缺陷的零部件。

  2、设备安装调试完毕，交付使用前，免费搞好员工培训工作，指导用户正确使用设备。

  3、同时对本公司所提供的设备均实行三包。质保期过后，我公司以优惠的价格，优质的服务对设备提供备件和终身维修服务。

  4、本公司设备维修服务部，在接到业主通告需要维修服务时，我厂2小时予以响应答复并72小时内派人员赶到现场，直至故障排除正常工作为止。

  5、本公司所有设备均存档，定期向用户提供回访工作，听取业主的意见，给顾客予以满意的服务。

  6、我公司确保设备调试达到规定的指标要求，如因我方产品质量或安装质量问题造成系统验收不合格，我方予以及时处理达到验收合格为止。

  7、保修期满后，如使用方需要我方继续进行维护保养，我方承诺仅按服务及维修成本收取费，并提供优质服务。

  8、我公司随时提供技术咨询服务。
