气浮机工作原理图

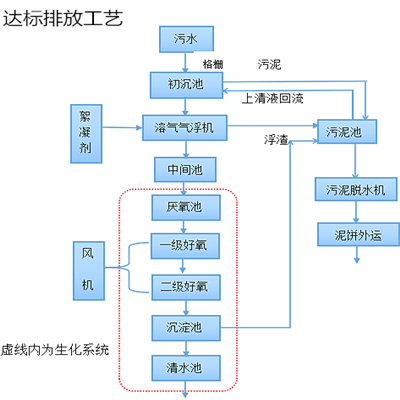

一、气浮机工作原理图：

二、气浮机应用领域：

 （1）分离地表水中细小悬浮物，藻类等微聚体；

 （2）回收工业废水中有用物质等；

 （3）代替二沉池分离和浓缩水中污泥等悬浮物；

 （4）塑料、石油、化工、造纸、皮革、印染、纺织、食品等加工行业。

三、气浮机特点 ：

 （1）系统采用集成化组合方式，有效减少空间需求，占地小，能耗低。

 （2）自动化程度高，操作方便，管理简单。

 （3）溶气效率高，处理效果稳定，根据需要，可调整溶气压力和溶气水回流比。

 （4）按不同的水质及工艺要求：可提供单溶气装置或双溶气装置。

 （5）采用可反冲释放器，提高溶气水的利用效率，同时保证设备工作稳定。

四、气浮机溶气系统：

  溶气系统主要由溶气罐、储气罐、空气压缩机、高压泵组成，溶气罐是系统中关键的部分，其作用就是实现水和空气的充分接触，加速空气溶解。它是一个密闭耐压钢罐，内部设计有挡板、隔套、可以加速气体和水体的分散、传质过程，提高溶气效率。

五、气浮机结构说明：

（1）气浮槽:气浮槽是气浮机的主体和核心,内部由释放器、均布器、污涨管、 出水管、污泥槽、刮泥板系统等组成。释放器置于气浮机中央位置, 生产微气泡的关键部件。溶气罐来的溶液气水在这里与废水充分混合,突然释放,产生剧烈搅动和涡流,形成直径约为20 - 80um的微气泡,从而黏附于水中的絮凝体上升,清水彻底分离出来。

（2）溶气系统:溶气系统主要有溶气罐、储气罐、空气压缩机、高压泵组成,溶气罐是系统中关键的部分,其作用就是实现和空气的充分接触,加速空气溶解。它是一个密闭耐压钢罐,内部设计有挡板、隔套,可以加速空气和水体的扩散、传质过程,提高溶效率。

（3）药剂罐:主要作用是溶解存储药液,其中两个为溶解罐,带有搅拌装置，另外两个为药剂储存罐,体积随处理能力大小而配套。
