斜管沉淀器

一、斜管沉淀器工艺说明：

  斜管沉淀器主要是将气池池、溶气罐、溶气水泵、投药设备和空压机、过滤器有机地组合一体。这样的集成，占地面积小，操作方便，且不需做基础，也可缩短安装时间，减少工作量。一元化气浮设备主要起固液分离作用（同时可以降低COD、BOD、色度等）。

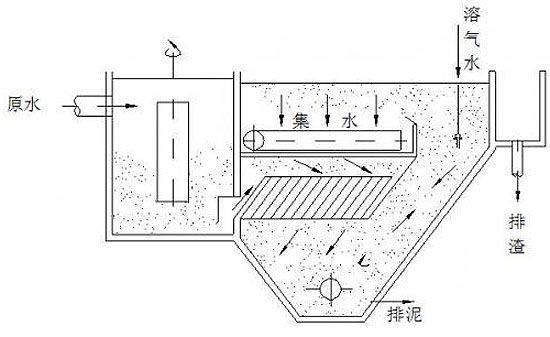

  气浮沉淀过滤设备主要利用溶气系统产生的溶气水中的微气泡，与水中的悬浮物絮体粘合在一起，悬浮物随微气泡一起上升至水面，形成浮渣，使水中的悬浮絮体得到去除，该设备用户单位只要接上调节好PH值的污水到进出等管口，一经调试好后，正常运行，不需专人管理，运行基本达到自动化无人管理状态。

二、斜管沉淀器设计参数：

 (1)斜板（管）之间间距一般不小于50mm，斜板（管）长一般在1.0-1.2m左右；

 (2)斜板的上层应有0.5-1.0m的水深，底部缓冲层高度为1.0m。斜板（管）下为废水分布区，一般高度不小于0.5m，布水区下部为污泥区；

 (3)池出水一般采用多排孔管集水，孔眼应在水面以下2cm处，防止漂浮物被带走；

 (4)废水在斜管内流速视不同废水而定，如处理生活污水，流速为0.5-0.7mm/s。

 (5)斜板(管)与水平面呈60°角，斜板净距(或斜管孔径)一般为80～100mm。

三、斜管沉淀器优点是：

 ①利用了层流原理，提高了沉淀池的处理能力；

 ②缩短了颗粒沉降距离，从而缩短了沉淀时间；

 ③增加了沉淀池的沉淀面积，从而提高了处理效率。

 ④去除率高，停留时间短，占地面积小。

四、斜管沉淀器使用范围：

  1、电镀废水中含多种金属离子的混合废水、铬、铜、铁、锌、镍等去除率均在90%以上，一般电镀废水经处理后均可达到排放标准。

  2、煤矿、选矿废水可使浊度在500-1500毫克/升降至5毫克/升。

  3、印染、漂染等废水色度去除率70-90%，COD去除50-70%。

  4、制革、食品等行业废水大量有机质的去除，COD去除率50-80%，杂质固体去除率90%以上。

  5、化工废水的COD去除率60-70%，色度去除60-90%，悬浮物达重量排放标准。

五、斜管沉淀器浅池理论原理：

 设斜管沉淀池池长为L，池中水平流速为V，颗粒沉速为u0，在理想状态下，L/H＝V/ u0。可见L与V值不变时，池身越浅，可被去除的悬浮物颗粒越小。若用水平隔板，将H分成3层，每层层深为H/3，在u0与v不变的条件下，只需L/3，就可以将u0的颗粒去除。也即总容积可减少到原来的1/3。如果池长不变，由于池深为H/3，则水平流速可正加的3v，仍能将沉速为u0的颗粒除去，也即处理能力提高倍。
