带式真空过滤机

一、带式真空过滤机结构说明：

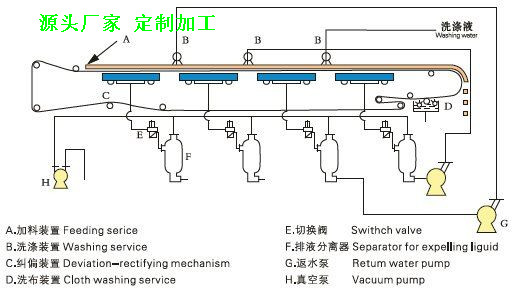

  带式真空过滤机主机由橡胶滤带、真空盒与升降装置、驱动辊、从动辊、进料槽、纠偏装置、张紧装置、驱动装置、胶带支撑装置、清洗装置、物料洗涤装置、控制系统和机架等部件组成。

 （1）橡胶滤带：采用环形橡胶带，胶带裙边采用组合结构即波形裙边，这种结构裙边伸缩性好，可避免裙边经过辊筒改向破裂，可防止料液从两侧流出，橡胶带的上部构造为中间一排排水沟槽，沟槽中间钻有真空排液孔连接真空盒。

 （2）真空盒与升降装置：真空盒采用分节联结成整体，每节均有管口与集液总管相连，形成真空集液系统，同时设计了一套升降机构，有利于真空盒维护及摩擦带的更换。

 （3）纠偏装置：采用气缸或气囊推动纠偏装置转动一定角度，来自动纠正滤布的偏移，保证滤布的正常运转。

 （4）张紧装置：通过丝杠调节胶带张紧度，以保证胶带有足够的摩擦力，并不发生跑偏现象。

 （5）胶带支撑装置：胶带支撑采用心轴式迷宫密封托辊支撑、气垫式支撑等多种形式，减少了胶带的运行阻力，有利于延长胶带的使用寿命。

 （6）清洗装置：采用工艺水喷射，清洗滤布和胶带，且可配有真空吸管密封的箱体，这样可以保证清洁的工作现场。

 （7）物料洗涤装置：可根据物料及工艺的要求采用顺流洗涤和逆流洗涤两种方法，对物料清洗得更彻底，有效提高产品品质。

 （8）控制系统：采用远程与现场交互控制的方式，方便了工作的操作，便于实施无人操作。

二、带式真空过滤机特点：

  1、自动化程度高：下料、过滤、洗涤、脱渣、滤布清洗均为连续自动化，提高生产效率降低运行成本，极大减轻工人劳动强度，改善工作环境。

  2、过滤速度快：物料通过沉淀区，大颗粒在底层，小颗粒在上层，滤饼结构合理，滤液通透阻力小，可进行薄层快速过滤.

  3、过滤工艺方便：滤饼厚度. 洗水量. 逆流洗涤级数. 真空度. 滤布速度任意调整，以达到好的过滤效果。

  4、洗涤效果好：可实现多级平流或逆流洗涤，洗涤均匀彻底，母液和洗涤液根据 工艺需要可分开收集和再利用。

三、带式真空过滤机维护保养：

  1.减速电机按其使用说明书定期更换润滑油。

  2.各滚筒的轴承座及轴承每半年清洗一次，并重新加注锂基润滑脂ZL-2。

  3.张紧装置的螺杆每3—6个月表面涂一次锂基润滑脂ZY-2。

  4.根据设备使用情况，各部件和结构件应定期清理污物和除锈，并涂油或喷漆进行防腐处理。

四、带式真空过滤机应用范围：

  带式真空过滤机主要应用于铁粉渣脱水，铁精粉脱水，铜精粉脱水，萤石粉脱水，长石粉脱水，石英砂脱水，磁铁矿脱水，硫铁矿脱水，铜精矿脱水，铁尾矿脱水，精铁矿脱水，锰矿脱水，粉煤灰脱水，硫铁矿脱水，金精矿脱水，金尾矿脱水，热电厂脱硫石膏脱水等等各种60-80目物料，该设备节能脱水好,属于连续不间断作业自动化设备.

五、带式真空过滤机服务承诺：

● 售前服务承诺

①及时提供设备安装调试所需的技术资料，及时提供现场指导服务。

②积极配合业主做好相关工作。与业主进行充分的技术交流，配合业主做好现场的衔接和服务工作。

● 技术服务承诺

①为安装的全过程提供监督服务和技术指导，对设备安装完成状态进行确认，经供方确认安装正确后进入下一步调试阶段。

②供方与需方共同制定调试方案，并负责调试，对调试设备做必要的技术指导和技术支持。

③在安装、调试期间，供方技术人员详细讲解技术文件，进行必要的示范操作，解决技术难题，解答需方在合同范围内提出的技术问题，负责对买方操作、维修人员在现场进行业务培训。
