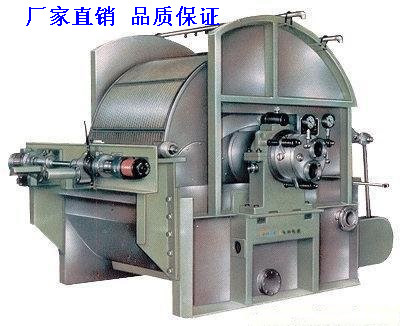

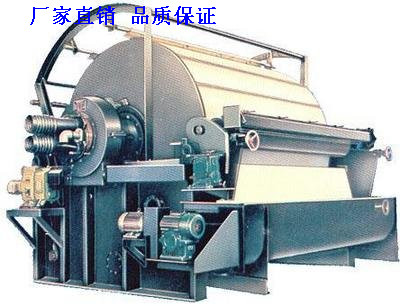

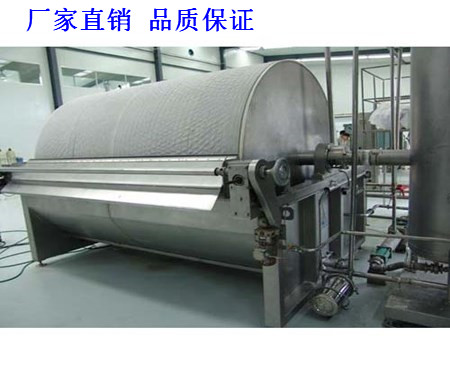

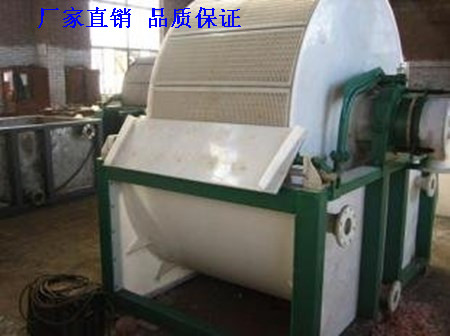

真空转鼓过滤机

一、真空转鼓过滤机主要特点：

  主机刮刀系统变频器控制，自动进刀卸料。 主机与物料接触部分的材质为304或316L。 主机传动系统为二级齿轮减速，并由交流变频器无级调速控制。 本机转鼓预敷助滤剂（硅藻土、珍珠岩、活性炭）的厚度一般在80mm以上。 主机连续操作、运转平稳、维修方便。 本机具有分离固相浓度很低、粒度极细、易堵滤布的 悬浮液能力。

二、真空转鼓过滤机工作原理：

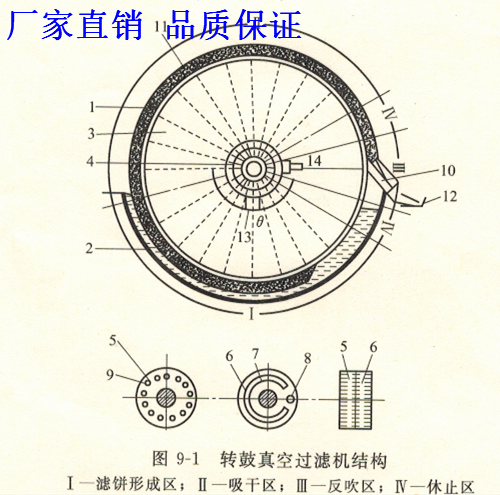

  分配阀的动盘固定在转鼓轴颈上，与转鼓同步旋转。动盘端面有一圈孔。每个孔与转鼓上对应的一个滤室相连。阀座不转动，其内侧端面上开有几条弧形槽，分别与外侧的接管连通。阀座与动盘贴合，各弧形槽顺序与动盘上的孔相通，旋转的滤室即可与固定的真空或压缩空气系统顺序联接，使过滤操作循环进行。

  采用绕带转鼓真空过滤机可使滤布得到充分洗涤。如果悬浮液中的颗粒较重,沉降速度很快,则宜采用悬浮液在转鼓上方加料的结构或内滤面转鼓真空过滤机。如果悬浮液中的固体颗粒很细或形成可压缩性滤渣，则应在转鼓过滤面上预先吸附一层固体助滤物，或在悬浮液中混入一定量的固体助滤物，使滤渣较为疏松，可提高过滤速度。

三、真空转鼓过滤机过滤面积：

  真空转鼓过滤机的过滤面积达200平米，转鼓转速的快慢可调节滤渣的厚度。转鼓转速多数为每转 0.1至10分钟。操作真空的压力为（0.25～0.8）×10帕。过滤的悬浮液温度应低于滤液在操作真空度下的汽化温度。这种过滤机处理能力大，操作方便，滤渣可以洗涤，通常用以过滤固体颗粒浓度较高的悬浮液。有预敷助滤层的转鼓真空过滤机，也能对稀薄悬浮液进行澄清过滤。

四、真空转鼓过滤机安全要求：

  1、 系统正常运转时，其粒化水量、吹扫空气量、清扫水量、粒化器的高水温及渣流量，应达到设计规定值。

  2、 系统运转时，设备检查应达到以下要求：设备专检无异常，粒化头无堵塞，接受槽格栅无渣块，高低沟、渣闸状态合理，热水槽中无积渣，地坑内无积水和渣，各管道阀门无泄漏，胶带运输平稳，无偏离，事故水位正常。

  3、 出铁时所用的冲渣沟，应同时具备分流干渣的条件或其他处理炉渣的措施，拨闸分流的时间不应超过3min。

  4、 正常生产时，系统设备的运转应实行自动控制。

  5、 应在出铁前20min启动系统，接到“已准备好”的信号，操作室方可启动系统。一次启动失败，不应立即连续启动。

  6、 系统运转中出现危及人身、设备安全的现象时，应立即停止系统运行，并将热渣倒入干渣坑或渣罐。

  7 、出铁时，冲渣沟、粒化器附近不应有人。

五、真空转鼓过滤机准备工作：

1、检查各润滑部位要有足够的润滑油（脂）。检查气压系统管路和阀的联接处是否有泄漏。检查所有阀门是否灵活。打开管路手动

　　阀门。

2、检查电源电压是否正常。检查电器开关及滤带保护装置是否复位。

3、开机前必须仔细检查滤带纠偏探测臂及机器终端的滤带超偏极限探测板位置是否正确，手动试验纠偏装置动作是否正常，否则盲目开机会严重损坏滤带、开关。

4、检查污泥液位是否正常。拨动工作方式选择开关, 选择工作方式。
