铜矿带式脱水设备

一、铜矿带式脱水设备性能：

  科学的设计和合理的布局，确保压滤机具有脱水性能。主要的脱水压辊是采用有孔设计，不仅使处理能力增大，而且使污泥在两侧可同时进行脱水，滤带的两面在压滤过程中可以迅速脱水，缩短了脱水时间。后面渐小的压辊排列以及滤带接触角度的改变确保压力和剪切力的zui佳组合，从而大大提高泥饼含固率和脱水效率。

二、铜矿带式脱水设备工作原理：

  污泥经输送泵进入动(静)态混合器，与同时加入的浓度为0.05~0.1%阴(阳)离子絮凝剂溶液相混合并充分反应后，泥浆中的微小固体颗粒(或悬浮物)聚凝成体积较大的絮状团块，物料间的结及表面水被分离成自由水，当物料被输送铺展到加长的重力预脱水区(或带式浓缩机上)的滤网上。

  在重力的作用下自由水透过滤网背面而渗出分离，形成不流动状态的泥浆，达到压榨脱水区实施较大压力条件，然后随着网带的移动而夹持在上下两条网带之间，经过具有可调张紧力的过滤带及直径逐渐递减的转辊和对压辊，实施连续增加的缓慢的对辊挤压力、剪切力作用。

  通过楔形区、低压区、中压区、高压区和对辊挤夹区将泥浆中的水份经过逐级增压的方式不断挤压出来，然后形成含水率较低的滤饼排出，通过刮料板刮离，上下滤带分开，经过高压冲洗水及滚刷清除滤网表面孔隙中的微量颗粒，继续进入下一步脱水循环。

三、铜矿带式脱水设备结构说明：

铜矿带式脱水设备包括絮凝区，重力脱水区、楔形脱水区，加压脱水区。（成套设备包括其所需之附属设备。）

1、絮凝区：设备装置有直立型凝集槽一座，并装置搅拌机一组。

2、重力脱水区：一次重力浓缩区由浓缩滤布组成，其材质为PE材质。凝集后污泥导入浓缩滤布浓缩。

3、楔形脱水区：楔形脱水区由浓缩滤布组成，其材质为PE材质。一次重力脱水后导入楔形脱水区继续浓缩脱水。

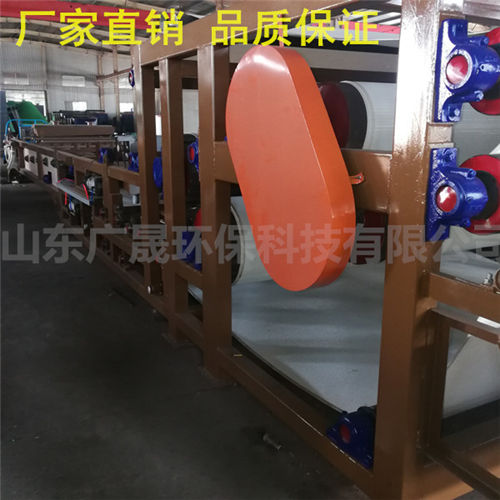

4、加压脱水区：加压脱水区由主滚轮.导引滚轮及压挤滚轮等构成，主滚轮为特殊L形条块，浓缩污泥介于两条带之间，藉由两滚轮逐渐增加压力剪切脱水，分离水则轻易地从沟槽派出，有效地压出污泥中的水分，并排出泥饼。（为了使滤布正常运行，设有电磁调偏装置）

5、滤布清洗装置：滤布剥离泥饼后，经装置于滤布两面的清洗水喷头加以清洗干净。

6、电磁调偏装置：气动式。当滤布异常偏移时，藉着电磁调偏装置感知，使脱水设备立即停止运作，保障机器安全。限位开关能测得滤带的极限偏移，当滤带发生极限偏移时脱水机立即自动感应停止运转。

四、铜矿带式脱水设备的结构特点：

铜矿带式脱水设备的构造紧凑、式样新颖、操作管理方便，处理能力大、滤饼含水率低，效果好。它与同类型设备相比，具有以下特点：
1、重力脱水段为倾斜式，污泥液面距滤布高达300mm，使污泥在重力脱水段静水头h增加，提高了重力脱水能力。
2、重力脱水段长，一段与第二重力脱水段总长5m多，使污泥在压榨前充分脱水失去流动性。同时，重力脱水段还设置反转等特殊机构，经“楔”形、“S”形压榨等作用使污泥滤饼获得低含水量。
3、主脱水辊采用“T”型泄水槽，使压榨后的大量水迅速排出，从而提高了脱水效果。
4、滤带跑偏等设有自动控制装置，滤带张力和滤带移动速度可自由调整，操作管理方便。
5、噪音低、无振动。
6、化学药物用量少。

五、铜矿带式脱水设备主要技术参数：

1.主机型号:JY3500FT

2.主机功率:48KW

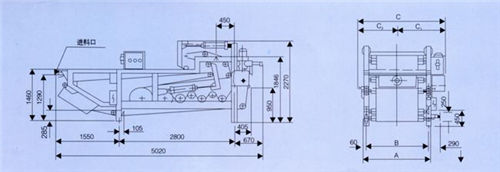

3.主机外型尺寸:长×宽×高=13000×3400×2650(㎜)

4.滤带有效宽度:3500㎜

5.滤带张紧及纠偏气压:0.25MPa

6.滤带冲洗水压力:0.4-0.5MPa

7.污泥(浓泥浆)处理量：约60-95m3/h

8.滤饼含水率:约25%-35%

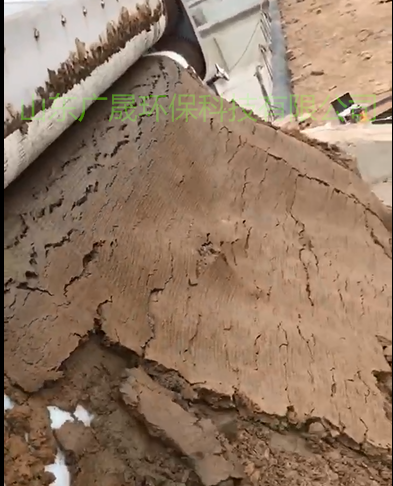

铜矿带式脱水设备：一小时处理泥浆60-95立方，出泥饼15-18立方，重量在30-35吨，泥饼的含水率20%- 35% ，能耗才40-48个kw，运行成本低，操作简单，可以24小时运转，不用长时间守着操作。带式压滤机污泥分离处理，污水变清水，污泥变泥饼，零排放可循环使用。
