造纸污泥带式压滤机

一、造纸污泥带式压滤机安装与调试：

  1 主机安装放在基础上，两侧相映机架前后、左右一致，其不水平度不大于3mm。

  2 机架校正水平后用水泥砂浆（水泥与砂1：3）浇注地脚螺孔，并保湿硬化，水泥凝固后再分次均匀地紧固地脚螺母，后用水泥将机器底面缝隙填实，并加以修光。

  3 调整设备各辊，使其轴线垂直于机架中心面，所有辊的轴线不平行度不大于2mm,允许加垫调整。

  4 滤带安装应准确到位，保持平直。

二、造纸污泥带式压滤机工作流程：

（1）浓密脱水：化学预处理阶段

  造纸污泥带式压滤机对絮凝效果要求比较高，本机采用独特的加药混合器来实现快速絮凝，达到絮凝效果。

（2）重力脱水：重力浓缩脱水阶段

  污泥经布料斗均匀送入网带，污泥随滤带向前运行，游离态水在自重作用下通过滤带流入接水槽，主要作用是脱去污泥中的自由水，使污泥的流动性减小，为进一步挤压做准备。

（3）低/中压脱水：楔形预压脱水阶段

  重力脱水之后仍难满足压榨脱水段对污泥流动性的要求。经过此阶段的轻微挤压脱水保证了污泥顺利进行压榨脱水。

（4）高压脱水：对夹压榨脱水阶段

  利用上、下滤带夹着滤饼绕着压榨辊进行反复地挤压与剪切作用，脱除了大量的毛细作用水，使滤饼水分逐渐减少。

三、造纸污泥带式压滤机优点：

  1、超长的重力脱水区，承重量大，处理能力强、耗能低、运行成本低；

  2、独特设计，运行更稳定，处理量大；

  3、多锟径递减式挤压锟，布局紧稳、滤饼含固量高；

  4、配备新式自动纠偏和涨紧系统，工作稳定，大大提高滤带寿命；

  5、采用两套独立的反冲洗系统。

  6、具有生产能力大、污泥脱水率高的特点。

四、造纸污泥带式压滤机工作原理：

  刮泥板上部和下部分别设有用以通入待浓缩的污泥的入泥口和用以排出浓缩后的污泥的出泥口，且竖直设置，特别是多个刮泥板、驱动机构及导流元件形成了便于污泥浓缩且防止滤水网孔堵塞的浓缩单元，该隔离筒自上而下划分为相连通的透水区和挤压区，该透水区设有一组浓缩单元;挤压区至少设有两组浓缩单元，每相邻的两组浓缩单元的多个刮泥板之间相向转动形成挤压力，并将挤压后的污泥导向出泥口设置，污泥浓缩装置工作时，隔离筒固定不动。

  刮泥板转动将滤水网孔处的污泥刮除，污泥脱水装置包括位于污泥浓缩装置出泥口的下方且水平设置的挤压滚筒、用于驱动挤压滚筒绕水平轴心转动的驱动机构，挤压滚筒与出泥口之间形成具有污泥出口的挤压区域，且在挤压滚筒的筒壁上设有供水通过的滤水孔或滤水组件，当挤压滚筒转动时，位于挤压区域内的污泥被挤压，被挤压的污泥在挤压滚筒的转动下导向污泥出口，被挤压的水自挤压区域外的挤压滚筒筒壁上的滤水孔或滤水组件排出。

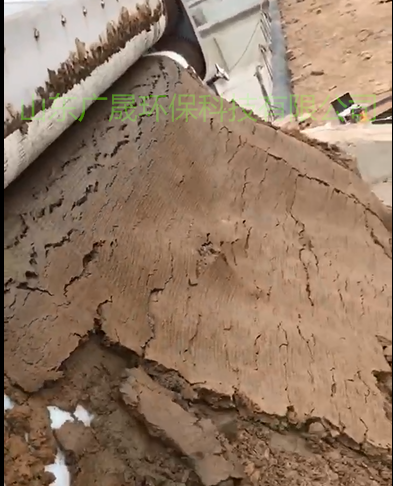

  污泥随滤布移动进入加压脱水区，压力脱水后进入“S”形压榨段，在“S”形压榨段中，污泥被夹在六个呈垂直状的滚轮间，依滚轮直径由大而渐小，压力则由小逐渐增大的配置，随上下滤布在不同的滚轮之间因变换上下位置而对污泥产生，促使污泥饼再一次脱水，后通过刮刀将泥饼刮落，而上下网带在运行过程中不断的被自动清洗。

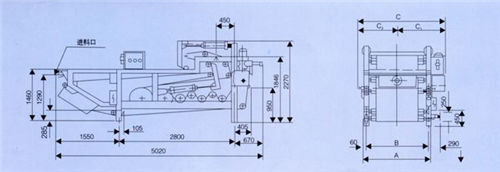

五、造纸污泥带式压滤机部件结构：

1 机架： 带式压滤机架主要用来支撑及固定压榨辊系及其它各部件。

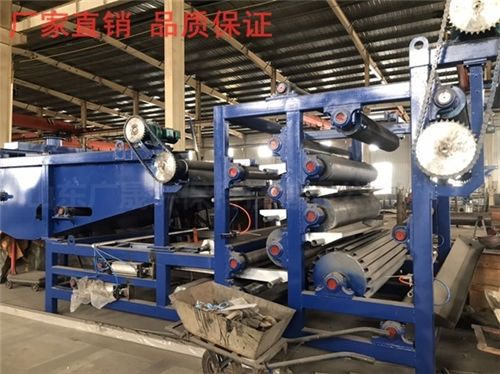

2 压榨辊系： 是由直径由大到小顺序排列的辊筒组成。污泥被上、下滤带夹持，依次经过压榨辊时，在滤带张力作用下形成一由小到大的压力梯度，使污泥在脱水过程中所受的压榨力不断增高，污泥中水份逐渐脱除。

3 重力区脱水装置：主要由重力区托架、料槽组成。絮凝后的物料在重力区脱去大量水份，流动性变差，为以后的挤压脱水创造条件。

4 楔形区脱水装置：由上下滤带所形成的楔形区对所夹持物料施加挤压力，进行预压脱水，以满足压榨脱水段对物料含液量及流动性的要求。

5 滤带： 是带式压榨过滤机的主要组成部分，污泥的固相与液相的分离过程均以上、下滤带为过滤介质，在上、下滤带张紧力作用下绕过压榨辊而获得去除物料水分所需压榨力。

6 滤带调整装置： 由执行部件：气缸、调整辊信号反气压、电气系统组成。其作用是调整由于滤带张力不均、辊筒安装误差、加料不均等多种原因所造成的滤带跑偏，从而保证带式压榨过滤机的连续性和稳定性。

7.  滤带清洗装置：由喷淋器、清洗水接液盒和清洗罩等组成。当滤带行走时，连续经过清洗装置，受喷淋器喷出的压力水冲击，残留在滤带上的物料在压力水作用下与滤带脱离，使滤带 可再次利用 ，为下一个脱水过程做准备。
