介绍陶瓷圆盘真空过滤机内部构造

介绍陶瓷圆盘真空过滤机内部构造

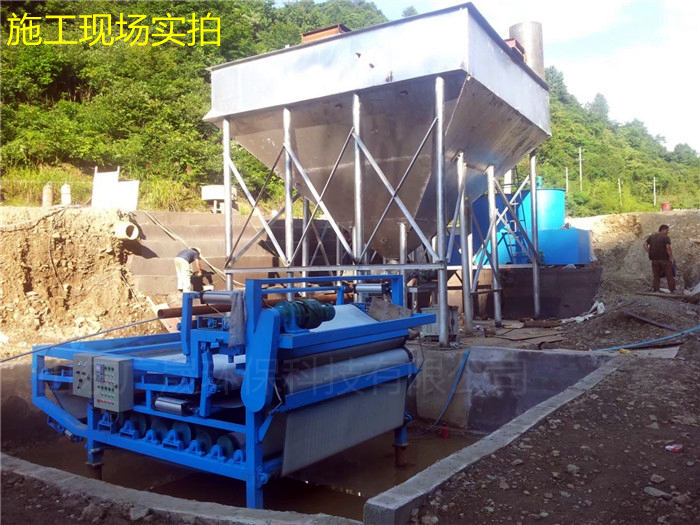

  陶瓷圆盘真空过滤机以滤布为过滤介质，是充分利用物料重力和真空吸力实现固液分离的高校分离设备。采用整体的环形橡胶带作为真空室。环形胶带由电机拖动连续运行，滤布铺在胶带上与之同步运行，胶带与真空滑台上环形摩擦带接触并形成水密封。料浆由布料器均匀地布在滤布上。当真空接通真空系统时，在胶带上形成真空抽滤区，滤液穿过滤布经胶带上的横沟槽汇总并由上孔进入真空室，固体颗粒被截留在滤布上形成滤饼。

  本机分左右手机（站在滤饼出料端面向机体，传动在左侧为左手机，反之为右手机），主要有机架、放料装置、主传动辊、被动辊、洗涤装置、涨紧装置、调偏装置、自动排液罐、橡胶带、滤布等组成，机架上设有网带限位辊及校正装置，用以保证网带在允许的范围内运动和偏离的调整。滤布同时设有调偏校正装置和涨紧装置。该机结构先进，采用高强度橡胶带及滤布带，在机上既作环状过滤带又作输送带，工作时物料有进料装置均布到移动的滤带上，在真空的作用下形成滤饼，依次经过过滤、洗涤、脱水、卸饼和滤带洗涤完成循环。其结构特点是真空箱与滤带间构成运动密封，滤带在真空盒上移动，与移动式相比，它克服了移动带式每动作一次，都要卸掉真空，消耗能源的不足，实现了连续过滤，生产过程的过滤、洗涤、脱水、卸饼、滤布清洗等随着滤布的运动可依次完成，从而过滤效率得到提高。
