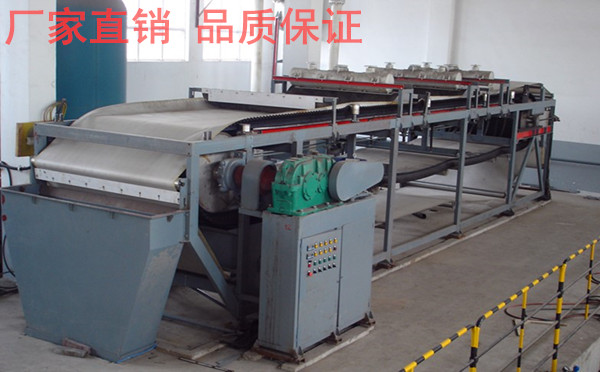

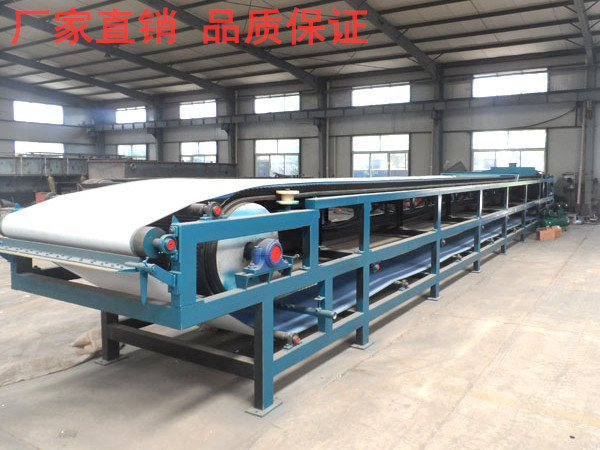

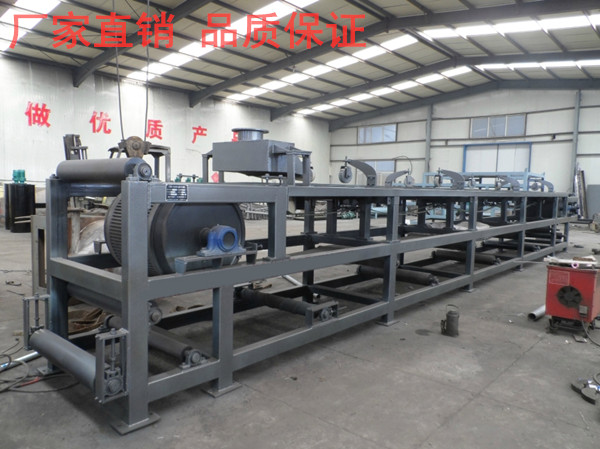

连续水平真空带式过滤机

一、连续水平真空带式过滤机得工作原理：

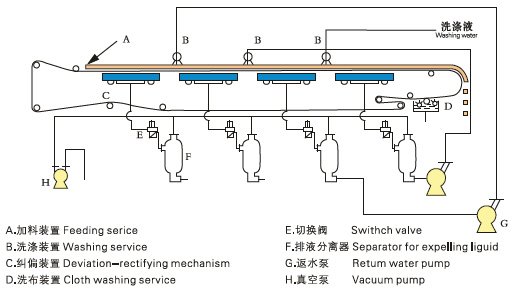

    连续水平真空带式过滤机以滤布为过滤介质，采用整体的环形橡胶带作为真空室。环形橡胶带由传动装置传动连续运行，滤布铺敷在胶带上与之同步运行，腔带与真空滑台接触（真空室与橡胶带间装有环形摩擦带并通入水形成水密封），料浆由布料器均匀地分布在滤布上。当真空室接通真空系统时，在橡胶带上形成真空抽滤区，滤液穿过滤布经橡胶带上的横沟槽汇总并由中心孔进八真空室，固体颗料被截留在滤布上形成滤饼，随着橡胶带的移动，已形成的滤饼受压力差影响逐步被脱干，后滤布与胶带分开，在卸料辊处将滤饼卸出，进入真空室的液体经气水分离器排出。卸除滤饼后滤布经清洗后获得回用，再经过一组支撑辊和纠偏装置重新进入过滤区，开始进入新一过滤周期。橡胶带式真空过滤机实现了真正意义上的连续运行、连续过滤，物料从进料、脱水、卸渣到滤布清洗，可以不间断的连续进行。

二、连续水平真空带式过滤机行业应用：

•如铜冶炼，铜精矿、硫酸铜结晶、废水硫酸钙、铅净化、脱砷过滤、贵金属脱水等环节。

•煤化工黑水过滤、尾灰脱水。

•黄金冶炼，金精矿脱水、铜浸出、尾矿干排。

•氧化铝行业，4A、5A、超细氢氧化铝、拟薄水铝石、赤泥等过滤洗涤。

•磷酸洗涤萃取过滤。

•矿山、冶金、化工、环保等等固液分离。

三、连续水平真空带式过滤机技术特点：

1、整体结构模块化设计，可灵活组装，便于运输和安装。

2、自动化程度高；下料、过滤、洗涤、吸干、卸料、滤布清洗均为连续自动化，提高生产效率，降低运行成本，极大减轻工人劳动强度，改善工作环境。

3：过滤速度快；物料通过沉淀区，大颗粒在底层，小颗粒在上层，滤饼结构合理，滤液通透阻力小，可进行薄层快速过滤。

4：过滤工艺方便；滤饼厚度、洗水量。逆流洗涤级数、真空度、滤布速度任意调整，以达到好的过滤效果。

5：洗涤效果好；可实现多级平流或逆流洗涤，洗涤均匀彻底，母液和洗涤液根据工艺需要可分别收集和再利用。

6、控制系统应用了DCS技术，可实现现场和远程自动控制。

四、连续水平真空带式过滤机安装与调试：

1、确定中心线，并检查基础尺寸，机架要保证水平，全机水平拉线水平误差控制在±0.05mm。

2、检查设备各部件是否完好，有无变形，各辊转动是否灵活。

3、接通电器等管路，检查电机转向，开动电机慢速运转，检查胶带与滤布是否跑偏并进行调整。

4、冲网装置，连结各工艺管路，并进行检查是否运行正常。

5、同车速下进行空车运转，并对各部情况进行调整，各部均正常后作好上浆准备。
